系統概述：

    礦井主井泵房、重要采區直接影響到礦山企業的生產．現在的礦山企業礦井泵房、采區的自動化水平還不是很高，礦井無人值守自動化排水系統可以解決這些問題。

    礦井無人值守自動化排水系統具有以下的一些功能和特點：系統應水泵機組起停，故障診斷和數據處理上自動化不需要人工干預；達到節約能源和人力資源的功能并能長時間連續穩定地工作。

針對礦井的實際要求．本系統主要實現如下幾項內容：

①構建井下泵房的主排水重要采區自動化系統(就地自動運行)

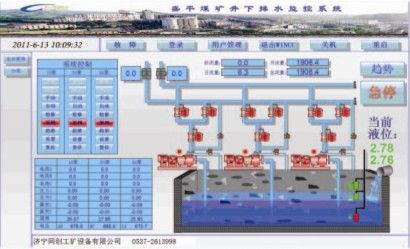

②構建地面調度監控．可查看水泵實時運行的畫面，實時顯示水泵運行的各項參數(遠端自動監視)

③可在地面監控工作站進行遠程控制水泵的啟動．停止  以實現泵房的無人值守，達到節能增效的目的(遠端自動控制)

設計依據：

①<煤礦安全規程>和《煤礦設計規范>

②《爆炸性環境>GB 3836—201/0

③<煤礦安全監控系統通用技術條件>MT/T 1004—2006

④《煤礦排水監控系統通用技術條件>MT/T 118—2011

⑤<煤礦通信、檢測控制用電工電子產品通用技術要求>MT 209—90

系統設計原則：

1系統具有手動  自動．就地、檢修等四種控制模式。    ．

2全方位監控電機、水泵、啟動柜、真空系統等各環節．對系統出現的異常能夠提前給出預警。

3嚴格規范地按照規定的程序?qū)λ眠M行自動啟、停。

4選用的控制原器件水泵房控制核心選用西門子公司的可編程控制器。

先進性

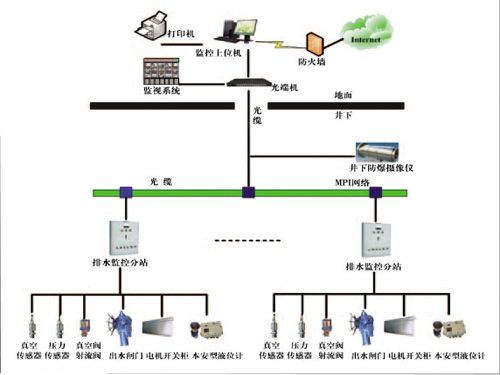

1 由于采用了光纖環網通訊取代了原來的總線傳輸使得數據傳輸快捷。

2 采用了組態軟件控制取代了Vc編程．不僅使可靠性大為提高而且使程序更加具有通用性，也使系統的二次開發及擴容變得規范容易。

3 本系統遵循礦井綜合監控系統標準子系統接口規范使得該系統可以容易地并入礦井綜合監控系統中與其它子系統實現數據的共享。

經濟性

1 將電價的避峰填谷原則引入水泵啟動算法中．使得水泵耗能處于經濟的狀態。

2 對水泵的運行時間進行累計，每次啟動累計運行時間的水泵。這樣就實現了水泵的均勻磨損．某臺水泵經常使用造成設備疲勞，同時某臺水泵長期不使用造成銹蝕。

3 通過對水倉水位的啟動水位、報警水位、超限水位、停機水位的設定  在保障水倉水位的前提下使水泵的啟動次數及達到了少。

4 由于本系統是按照無人值守的原則進行設計．所以現場人員進行值守這樣就節省了大量的人力資源。

根據具體需要安裝的裝置及器件：

①水泵出水管路安裝壓力傳感器。

②安裝貼片式磁鋼溫度傳感器．檢測水泵及電機的前、后軸溫度水泵回水溫度。

③水泵配套的射流裝置的閥門應安裝手，自動電磁閥。

④在水泵的吸水管安裝一個真空度傳感器

⑤吸水池安裝一個投入式液位傳感器．以確認水泵吸口真空度。

⑥在水倉安裝一個非接觸式超聲波液位傳感器．做為控制水泵啟動的主要數據。

⑦閘閥配置為電動又可手動的電動閘門。

系統具有的功能：

1 模擬量采集及控制功能：6組網功能

2 開關量采集及控制功能：7水泵運行計量/時間/運行統計

3 自動控制功能：8實時報警/報警記錄

4 手動控制功能：9圖形曲線顯示

5 就地自動功能：10統具有真空泵和射流引水排真空裝置雙套設備的控制及切換功能
