避難硐室的構建設計

    避難硐室是指在井下發生災害事故時．為無法及時撤離的遇險人員提供生命保障的密閉空間。緊急避險設施應具備防護 氧氣供給保障 有害氣體去除、環境監測通訊、照明、人員生存保障等基本功能，在無外界支持的情況下額定防護時間不低于96小時。

    臨時避難硐室是指設置在采掘區域或采區避災路線上主要服務于采掘工作面及其附近區域．服務年限一般不大于5年的避難硐室。

    避難硐室是指設置在井底車場、水平大巷采區(盤區)避災路線上，服務于整個礦井水平或采區．服務年限一般不低于5年的避難硐室。

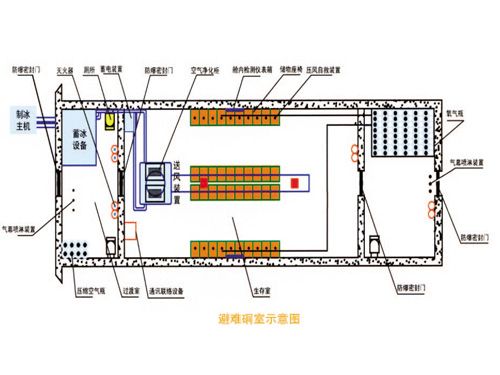

    避難硐室分為過渡室和生存室。過渡室的功能是防止有害氣體伴隨避難人員的進入而污染硐室的空氣過渡室內設有氣幕隔離系統和衛生設施。

    生存室的功能是為避難人員提供氧氣、水食物等維持生存所須的物質及配套系統，營造出一個可以提供96小時需要的生存環境，以便避難人員等待救援。

避難硐室特點

    1、雙層耐火保溫墻體結構和防爆密封門結構結合 能夠抵御外部災變環境危害因素的侵襲。

    2、降溫除濕系統作為避難硐室的部件之一 ，可為硐室提供適宜的溫度和濕度，避難人員的生存舒適度。

    3、具有好的氣密性和隔熱效果，能夠?qū)⑼獠坑泻怏w環境、高溫?zé)岘h(huán)境隔絕。

    4，硐室能提供維持生命所需的氧氣．水和食物。

    5，環境監控系統能夠?qū)崿F(xiàn)監測空間內外環境狀況，并能依靠通訊設備向外界傳遞井下信息。

    6，避難硐室平時待機消耗少．易維護。

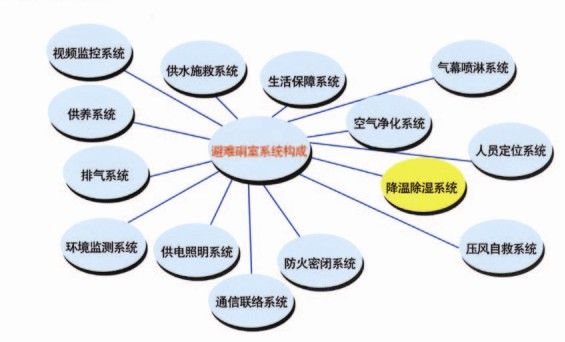

避難硐室系統構成

防火密閉系統

    防火密閉系統包括防火防爆閉門和防火防爆避墻．分別設置在避難硐室的兩側，該系統能夠抗沖擊波1OMPa。

氣幕噴淋系統

    避難人員進去避難硐室時．若帶入了室外的有害氣體，可以在過渡室內打開噴淋裝置對有害氣體進行清洗和置換。

空氣凈化系統

    除硐室內的有害氣體．在20分鐘內將一氧化碳從4∞ppm降到24ppm以下保障可呼吸氣體的安全。

供養系統

    避難硐室采用”多種供氧”方式．硐室內部避難人員的呼吸需求．包括地面鉆孔供風、井下壓風供氧和壓縮系統供氧。

降溫除濕系統

    當避難硐室內溫度較高時，通過采用的蓄冰空調進行降溫除濕，使得避難硐室內溫度不高于32℃，濕度不大于70％。
